EVO5 tiedonkeruu

EVO5 tallentaa datan ohjausyksiköiltä CAN-väylän kautta, OBD-II-portista, sisäisiltä kiihtyvyys- ja kiertonopeusantureilta ja mukana tulevalta 25 Hz GPS09-anturilta. Lisäksi voit liittää kahdeksan analogista anturia, neljä digitaalista pyörimisnopeusanturi ja RPM tiedon.

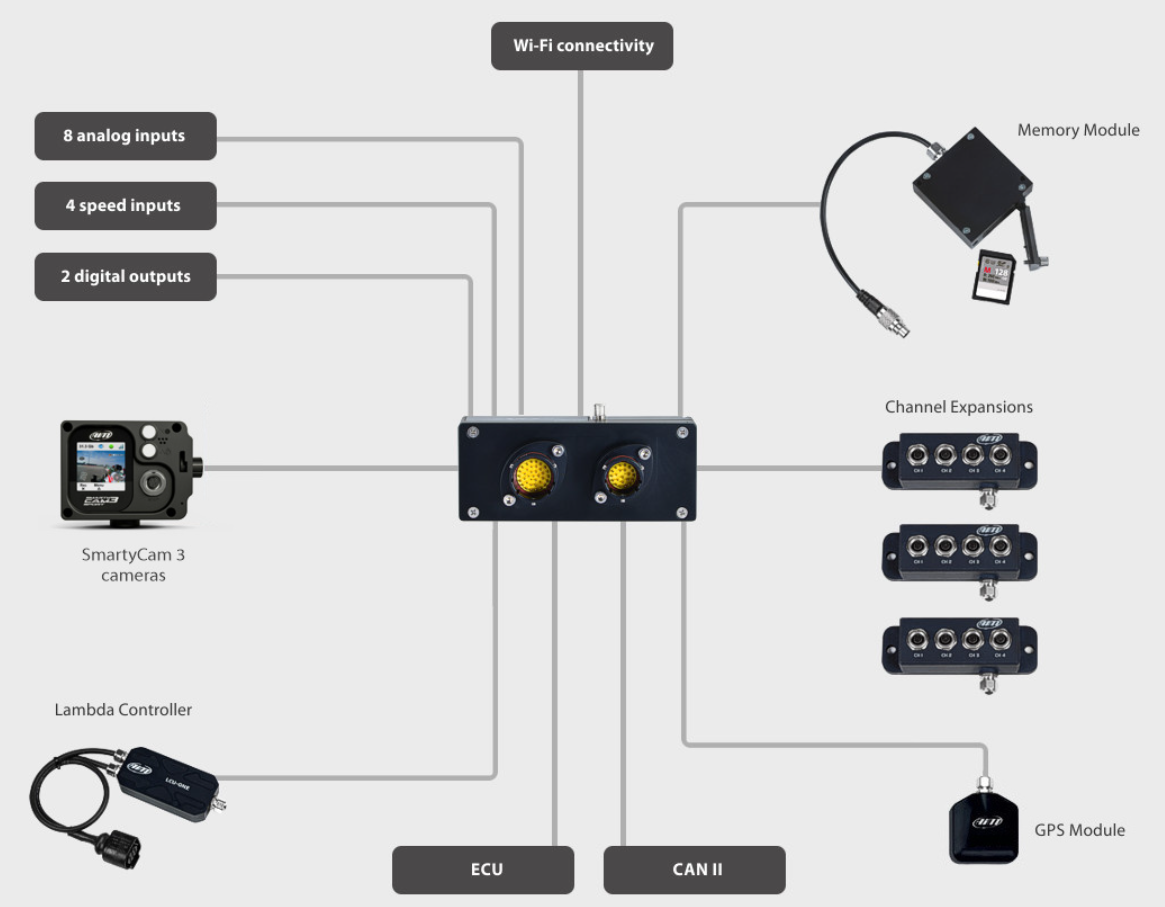

Useita antureita voidaan liittää EVO5:seen

• 8 kpl analogiatuloa 1000Hz / kanava, 0-5 V, 0-12 V tai K-tyypin termopareja, joilla voidaan mitata lämpötilaa, painetta, liikettä jne.
• 4 kpl pyörimisnopeustuloja joilla voidaan mitata esim abs-pulsseja.
• 1 RPM tulo joka voidaan mitata ohjainyksikölle menevästä pulssista tai puolan matalajännitepuolelta.​
• Sisäiset kiihtyvyysanturit mittaavat +/- 5G alueella ja kiertonopeusanturit +/- 90° alueella.
• 2 kpl CAN-väylää
• 4 GB tallennustilaa ja SD-Korttipaikka

Perus EVO5 toimitetaan yhdellä johtosarjalla, jossa on:

• 1 kpl CAN
• 4 kpl analogisia kanavia
• 2 kpl pyörmisnopeus
• 2 kpl digitaalinen

Lisävarusteena saatavalla toisella johtosarjalla saa loput kanavat käyttöön.

EVO5 järjestelmää voidaan laajentaa useilla kanavalaajennuksilla.

EVO5 samples all the information you need: data coming from your vehicle ECU via CAN, RS232 or K-line, from the internal accelerometers and gyro, from the GPS08 Module included in the kit.
And from analog/digital inputs, external expansions as well as predefined math channels. Sensors can be connected to 8 configurable analog channels, to the RPM input and to 4 wheel speed inputs.
