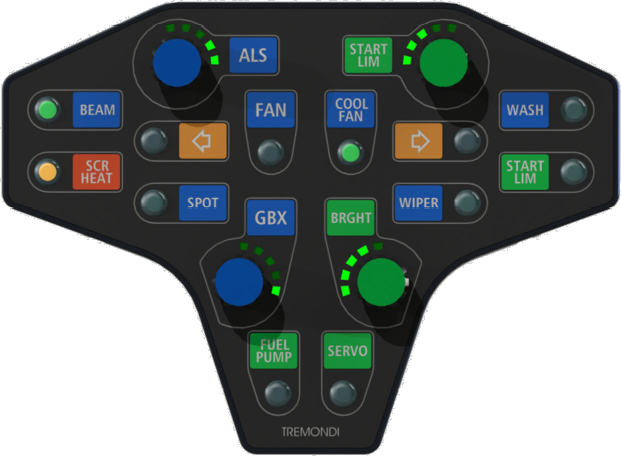

SWP-WRC3.1 CAN rattipaneeli

  • €2.001,00
    Yksikköhinta kohti
Sisältää veron. Toimituskulut lasketaan kassalla.


Huom. FIA säännön mukaan ratin puolia ei saa muokata.
Suunniteltu Sabelt 330 ALU ratille, jonka halkaisija 330 mm
  • 1 kpl CAN
  • 2.0B protocol
  • Väylä nopeus valittavissa: 1 Mbit/s, 500 kbit/s, 250 kbit/s, 200 kbit/s, 125 kbit/s ja 100 kbit/s
  • 120 Ω päätevastus
  • Oikosulkusuojaus
  • 1 kpl digitaalinen sisääntulo
  • Sisääntulovastus: 4.7 kΩ (5V pull-up)
  • Analogia anti aliasing filter
  • 12 kpl painonappeja, taustavalot ja 2 kpl LED valoja
  • Napin tila lähetetään CAN viestinä
  • 4 kpl kiertokytkimiä, tila lähetetään CAN viestinä
  • 2 kpl On–Off drivers
  • High side driver Vbattery, up to 1 A
  • Output voltage reread
  • Linear current limitation
  • Oikosulkusuoja
  • Ylikuorma ja lämpötila hälytys ja suoja
  • 2 kpl LED tilaväriä napeissa (punainen – vihreä)
  • Aktivointi CAN viesteinä
  • Kaikki LED velot voidaan määritellä napin asennosta riippumatta
  • LED valon kirkkaus määriteltävissä ohjelmalla
  • 6 kpl väri LED:ä kiertokytkimissä (8 kpl optionat)
  • LED värejä voidaan muokata tilauksesta
  • Näyteresoluution 10 bit
  • Lämpötila-alue: -40 / +120 °C
  • 2 kpl High side switch outputs voltage reread
  • Jännite partition 20 mV
  • Analogia anti aliasing filter
  • Symbolitarrat tilauksesta 90 €, sis. graafisen suunnittelun asiakkaalle
  • Mitat:
    • Johdon kanssa: 209 x 153 x 29 mm
    • Kiertokytkimien kanssa: 209 x 153 x 42 mm
  • 20 cm johto ASL606-05PB liittimellä,. Vastaliitin (ASL106-05SB) tilattavissa erikseen.
  • Runko billet alumiini ja ABS kuori
  • IP65 vesitiivis
  • Paino 325 g
Tremondi panelit ohjelmoidaan Peak CAN väylä muuntimen avulla.
