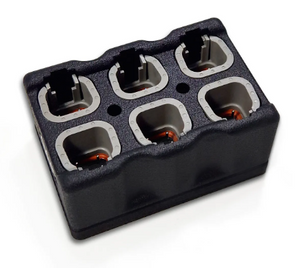

CANchecked CBD08 CAN datahub

6, 8 tai 10 porttinen CAN datahub.

Datahubin voi puolittaa jumpperilla kahdelle eri CAN väylälle. 120 ohmin päätevastus voidaan kytkeä myös päälle jumpperilla.

Koot: 72/96/120 x 47 x 33 mm

Liitin: DTM04-4P, jonka vastaliitin DTM06-4S (saatavilla verkkokaupausta).

Jumpperit JP3 ja JP4 liittävät CAN väylät. JP1 aktivoi päätevastuksen väylälle 1 ja JP2 väylälle kaksi, jos kaksi väylää käytössä.

Kanavissa:

• CAN High / Low
• 12 V + GND
